Day 7427 使用树莓派作为 NUT 服务器，同时为群晖和威联通（QNAP）NAS 提供 UPS 服务

很久以前写过一篇文字，记录了当时采用 WinNUT 作为中继，以群晖本身作为 UPS 服务器，向局域网中的其他设备提供自动关机服务。

几年后的今天（实际上是2024年），公司又买了一台威联通（QNAP）的 NAS。由于 UPS 还是只有那一台（APC Back-UPS 650），且群晖和威联通在连接网络 UPS  服务时，使用的账号密码是不同的，虽然也可以通过硬改配置文件来勉强使用，但存在系统更新后被覆盖失效的风险。

经过一点研究，最终决定采用树莓派 Zero 作为 NUT（Network UPS Tool）服务器的方法为两台 NAS 提供网络 UPS 服务。

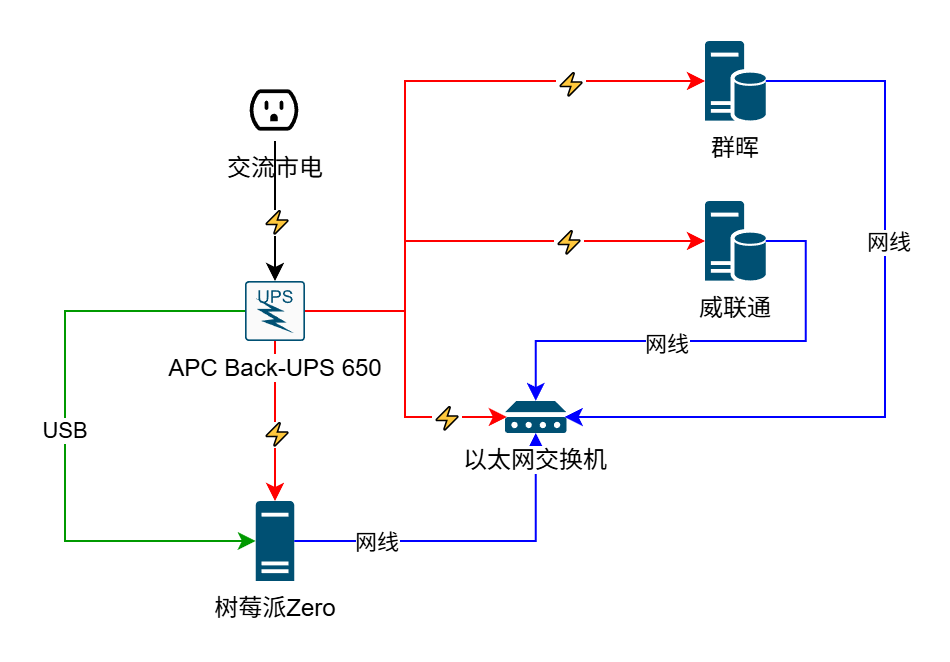

设备拓扑如上，简要说明：

1. Back-UPS 650 是一款单用户 UPS，只有一个数据通信口，一头是 USB 一头是 10P10C（也叫 RJ50，比 RJ45 多了两个触点），本次直接将 USB 端连接到树莓派 Zero 上。
2. 树莓派 Zero 本身没有 USB Type A 接口，也没有以太网接口，可采购相应的 HAT 配件，本例中使用了微雪的 ETH/USB HUB HAT (B) 套件。
3. UPS本身同时给树莓派、交换机、群晖和威联通供电，以确保断电后上联网络断开时，关机数据包能正常发送给 NAS 们。
4. 树莓派 Zero、群晖和威联通的 IP 地址需要在同一网段内。

关于配置流程，由于当时没有依次记录，以下流程是根据线上配置还原的要点，诸如 IP 地址配置等基础操作请自行进行。

注：以下配置只适用于 APC Back-UPS 650（BK650），相关配置文本如无说明，请原样填入配置文件中，不要做任何修改。

（一）在树莓派上使用 lsusb 查看是否能检测到 UPS 设备，应显示为 ID 051d:0002 American Power Conversion Uninterruptible Power Supply。

（二）安装 nut 软件包。（不需要安装 apcupsd）

（三）修改 /etc/nut/upsd.users，在末尾追加群晖和威联通需要的账号密码（假设群晖和威联通上的 upsclient 没有修改过）：

[monuser]
password = secret
upsmon slave

[admin]
password = 123456
upsmon slave

（四）修改 /etc/nut/upsd.conf，在末尾追加下列内容，使 nut 服务监听 IPv4 所有地址的 3493 端口。

LISTEN 0.0.0.0 3493

（五）修改 /etc/nut/ups.conf，在末尾追加下列内容：

[ups]
driver = usbhid-ups
desc = “Back-UPS 650”
port = auto
vendorid = 051d
productid = 0002
ignorelb
override.battery.charge.low=90
offdelay=20
ondelay=-1

[qnapups]
driver = dummy-ups
port = ups@localhost
desc = “Repeater for QNAP”

说明：ups 是群晖会去找的 UPS 设备名称，qnapups 是威联通会去找的 UPS 设备名称，其中后者使用 NUT 的 dummy-ups 驱动来镜像真实 UPS 硬件的数据。

（六）修改 /etc/nut/nut.conf，找到其中的 MODE=none 修改为：

MODE=netserver

（七）修改 /etc/nut/upsmon.conf，在末尾追加下列内容：

MONITOR ups@localhost 1 monuser secret secondary
MONITOR qnapups@localhost 1 admin 123456 secondary

说明：本文件内容将 UPS 硬件和 NUT 账户关联起来，告诉 upsmon 服务需要监视的 UPS 设备。本例中，要求 upsmon 服务监视本机（@localhost）的名为 ups 的设备（群晖监视的 UPS 设备），其有1个供电来源，访问账号为monuser，密码为secret，并作为从设备运行（即 NUT 服务会先关掉它们，再关闭自身）；第二行是威联通的配置，内容同理。

（八）全部修改完毕后，重启 nut-client 和 nut-server 服务。

（九）打开群晖的 Web 端，打开控制面板—硬件和电源—不断电系统，勾选“启用UPS支持”，UPS类型选择“Synology不断电系统服务器”，“进入待机模式前的等待时间”按需配置，“网络不断电系统服务器IP地址”填写树莓派的 IP 地址，保存设置后点击“设备信息”查看是否能够正常读取到 UPS 信息。

（十）打开威联通的 Web 端，打开控制台—外部设备—UPS，选择设备类型为“Network UPS Slave”，“网络UPS服务器的IP地址”填写树莓派的IP地址，“当电源失效时，分钟数后关闭系统”按需配置，保存设置后查看页面上是否正确刷出了 UPS 信息。

其他注意事项：

1. 微雪 HAT 配件采用弹簧顶针方式与树莓派本体进行连接，请确保将螺丝拧紧，避免因接触不良而发生掉接口的情况。
2. 如果要配合其他单用户 UPS 使用，需要先去 NUT 官网查询驱动支持情况，使用对应的 driver 名称，并配合第（一）步中的信息修改第（五）步中的设备 vendorid 和 productid。
